10大电子元件 从原理到选型，一文掌握

电子元器件是电子电路的基础，无论是初学者还是资深工程师，深入理解常用元件的原理和选型要点都至关重要。本文详细介绍10大最常用的电子元件，帮助你在设计时做出明智选择。

1. 电阻器

原理：导体对电流的阻碍作用称为电阻，电阻器利用这一特性限制电流、分配电压。常见类型有碳膜、金属膜、绕线、贴片等。
选型要点：阻值、精度、额定功率、温度系数、封装尺寸。高频电路优选无感电阻，大功率场合需考虑散热。

2. 电容器

原理：储存电荷的元件，由两片导体和中间介质构成。具有隔直通交、滤波、耦合、储能等作用。
选型要点：容值、耐压、介质材料（如X7R、C0G、电解液）、ESR、工作温度。电源滤波常用电解电容，高频旁路选陶瓷电容，定时电路选薄膜电容。

3. 电感器

原理：导线绕制而成，通过电磁感应储存磁场能量。通直流阻交流，用于滤波、储能、振荡。
选型要点：电感量、额定电流、直流电阻（DCR）、饱和电流、自谐振频率。开关电源中需注意饱和电流和温升电流。

4. 二极管

原理：具有单向导电性的半导体器件，PN结正向导通、反向截止。常见类型有整流、肖特基、齐纳、发光二极管等。
选型要点：正向电流、反向耐压、正向压降、反向恢复时间。高频整流选肖特基，稳压用齐纳，发光需注意波长和亮度。

5. 三极管

原理：电流控制电流的半导体器件，分为NPN和PNP型，具有放大和开关作用。
选型要点：集电极电流、集电极-发射极电压、功率 dissipation、hFE、特征频率。开关应用关注饱和压降和开关速度，放大应用关注线性度和噪声。

6. 场效应管（MOSFET）

原理：电压控制电流的器件，分为结型和绝缘栅型（MOSFET），常用于开关和放大。
选型要点：漏源电压（Vds）、漏极电流（Id）、导通电阻（Rds(on)）、栅极电荷（Qg）、开关频率。高频开关电源需低Qg和低Rds(on)。

7. 集成电路（IC）

原理：将大量晶体管、电阻、电容等集成在硅片上，实现特定功能，如运算放大器、微控制器、电源管理等。
选型要点：功能满足、供电电压、功耗、封装、接口电平、温度范围。注意参考数据手册中的典型应用电路。

8. 晶振

原理：利用石英晶体的压电效应产生稳定的振荡频率，为系统提供时钟基准。
选型要点：频率、频率精度、负载电容、工作温度范围、封装。注意匹配电容和布局布线，避免干扰。

9. 继电器

原理：电磁控制开关，用小电流控制大电流的通断，实现隔离和自动控制。
选型要点：线圈电压、触点形式（常开/常闭）、触点容量、寿命、尺寸。驱动电路需注意线圈反峰电压吸收。

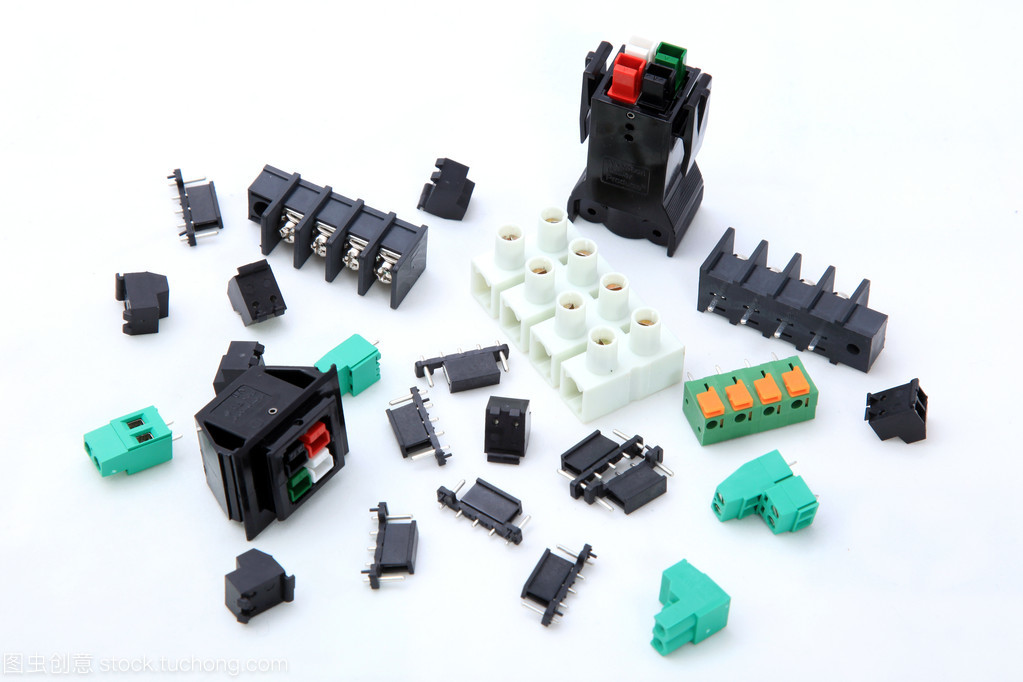

10. 连接器

原理：实现电路之间的电气连接和信号传输，形式多样，如排针、插座、端子等。
选型要点：引脚间距、触点数量、额定电流电压、插拔寿命、安装方式。高频信号需考虑阻抗匹配和屏蔽。

掌握这10大电子元件的原理和选型要点，能够帮助你在电路设计中游刃有余。实际选型时还需结合具体应用、成本、供货情况等综合考量。
